Предназначены для измерения температуры пластических масс и резиновых смесей в термопласт автоматах, литьевых и прессовых машинах, а также для измерения температуры, жидких и газообразных сред и твердых тел. Могут комплектоваться как штуцером, так и гайкой под байонетное соединение. Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости могут комплектоваться выносными преобразователями ИПП для унификации выходного сигналав сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
|
Схема соединений |
2-х проводная |
класс допуска В, С(см. пункт 9 на стр. 6-5) |
|
|
3-х проводная |
класс допуска АА, А, В, С |
||
|
4-х проводная |
|||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
|
Номинальное (условное) давление |
0,1МПа |
||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
|
Климатическое исполнение |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
|
-60..+85ºС для исполнения Ех с аналоговым сигналом |
|||
|
Поверка |
- ГОСТ 8. 461-2009 |
||
|
Время термической реакции |
Время термической реакции датчика в зависимости от диаметра, сек |
||
|
d=4 |
d=5 |
d =6 |
|
|
8 |
12 |
16 |
|
Показатели надежности:
|
|
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
|
|
Модификация провода |
Группа |
Класс |
Температура |
ИМП |
Средний срок службы |
|
ТСМТ |
50, 60, 70, 80 |
II |
А |
– 50…+120 |
2 года |
4 года |
|
B, C |
– 50…+150 |
|||||
|
ТСПТ |
70 |
II |
АА |
– 30…+150 |
2 года |
4 года |
|
B, С |
– 50…+350 |
|||||
|
А |
– 50…+300 |
|||||
|
I |
А, B, С |
– 50…+300 |
5 лет |
10 лет |
||
|
50, 60, 80 |
I |
А, B, С |
– 50…+150 |
|||
|
II |
АА |
– 30…+150 |
2 года |
4 года |
|
ТСПТ |
|
Exi |
203 |
— |
0 |
60 |
— |
Pt100 |
— |
В |
3 |
— |
С10 |
— |
8 |
— |
L |
/ |
l |
|
М16х1,5 |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
Поле |
Наименование |
Код |
Описание |
||
|
1 |
Тип датчика |
ТСМТ |
Термометр сопротивления медный |
||
|
ТСПТ |
Термометр сопротивления платиновый |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||
|
3 |
Модификация |
203 |
см. эскиз |
||
|
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 исп. 50 – 69 |
0ExiaIICT6 или общ. назнач. |
|
IP40 исп. 70 |
общего назначения |
||||
|
2 |
вилка мини-разъема |
IP40 |
общего назначения |
||
|
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
||
|
5 |
Разновидность защиты удлинительного провода |
50 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
||
|
60 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||||
|
70 |
двойная изоляция из стеклонити, внешнее армирование. |
||||
|
80 |
многожильный провод с фторопластовой изоляцией в металлорукаве. |
||||
|
6 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500 |
НСХ в соответствии с ГОСТ 6651-2009 |
||
|
7 |
Класс допуска |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||
|
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения |
для класса АА, А |
|
|
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения |
для класса В, С |
|||
|
9 |
Материал оболочки |
С10 |
сталь 12Х18Н10Т |
||
|
10 |
Наружный диаметр d |
4; 5; 6; 8 |
мм |
||
|
11 |
Монтажная длина L |
60÷160 |
мм |
||
|
12 |
Длина удлинительного провода ℓ |
100÷30 000 |
500, 1000, 2000 3150 и более, мм |
||
|
13 |
Вариант присоединения к процессу |
ГБ 12 |
Гайка байонетная указанного типоразмера |
||
|
М12, М16, М20 |
Штуцер с резьбой М12х1,5; М16х1,5; М20х1,5 |
||||
|

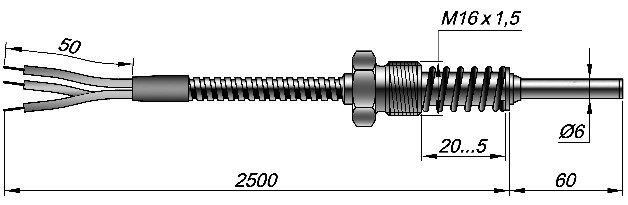

ТСПТ Exi203-080-Pt100-B3-C10-6-60/2500-M16 |
||
|
Вид изделия |
ТСПТ |
термометр сопротивления платиновый |
|
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
|
Модификация |
203 |
|
|
|
Узел коммутации |
0 |
свободные концы |
|
|
Код провода |
080 |
металлорукав |
|
|
НСХ |
Pt100 |
|
|
|
Класс допуска |
В |
класс В |
|
|
Схема соединений |
3 |
3-х проводная |
|
|
Выходной сигнал (класс точности) |
|
аналоговый соответствии с НСХ |
|
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
|
Диаметр рабочей части |
6 |
мм |
|
|
Длина монтажная L |
60 |
мм |
|
|
Длина провода ℓ |
2500 |
мм |
|
|
Присоединительный штуцер |
М16 |
М16х1,5 |
|
