02.16
050
02.16
Предназначены для измерения температуры поверхности различных объектов. Датчики температуры могут быть изготовлены по чертежам Заказчика с учетом конструктивных особенностей оборудования.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.
|
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
|
два |
||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
|
Номинальное (условное) давление |
0,1МПа |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от |
|
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
|
|
d = 2 |
d = 3 |
|
|
Изолированный от оболочки |
0,5 |
1,0 |
|
Неизолированный от оболочки |
0,2 |
1,5 |
Показатели надежности
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
Тип КТ |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА КТЖК |
I |
-40…+350 |
5 лет |
10 лет |
|
КТХА |
|
|

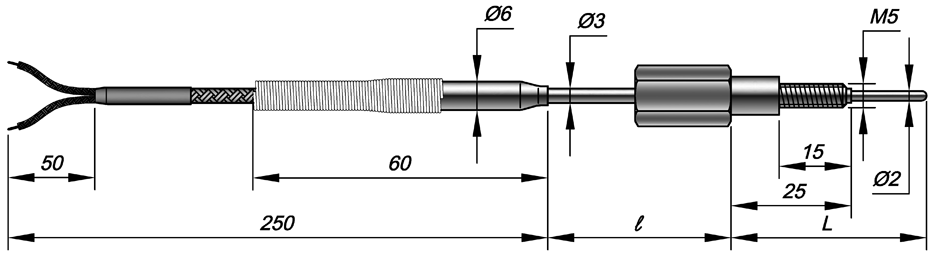

02.16 |
— |
0 |
60 |
— |
К1 |
— |
И |
|
— |
С321 |
— |
2 |
— |
L |
/ |
l |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
Поле |
Наименование поля |
Код |
Описание |
|||
|
1 |
Тип датчика |
КТХА, КТЖК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||
|
3 |
Модификация |
02.16 |
Ввертной датчик |
|||
|
4 |
Узел коммутации |
0 |
Свободнеы концы 50мм |
IP65 провод 50, 60 |
0ExiaIICT6 или общ. назнач. |
|
|
IP40 провод 70 |
Общего назначения. |
|||||
|
5 |
Вариант исполнения проводов (см. узлы коммутации датчика) |
50 |
Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
|||
|
60 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
|||||
|
70 |
Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали |
|||||
|
6 |
Класс допуска |
к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||
|
7 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
||
|
И |
изолированный спай |
0ExiaIICT6 или общего назначения |
||||
|
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
|
2 |
2 пары термоэлектродов (2 спая) |
|||||
|
9 |
Материал наружной оболочки кабеля |
С321, С316 |
AISI 321, AISI 316 |
|||
|
10 |
Наружный диаметр |
2, 3 |
мм |
|||
|
11 |
Монтажная длина L |
40÷20 000 |
размер в мм по выбору Заказчика |
|||
|
12 |
Длина удлиняющего провода ℓ |
250÷10 000 |
размер в мм 320, 500, 1000, 2000, 3150 и более |
|||
|
КТХА Exi02.16 – 060 – к1 – И – С321 – 3 – 200/1000 |
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
- |
0ExiallCT6 X |
|
|
Модификация |
02.16 |
|
|
|
Узел коммутации |
0 |
свободные концы |
|
|
Вид провода |
60 |
фторопласт / экран / фторопласт |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая |
И |
изолированный |
|
|
Материал оболочки кабеля |
С321 |
сталь AISI 321 |
|
|
Диаметр кабельной части |
3 |
мм |
|
|
Длина монтажная |
200 |
мм |
|
|
Длина провода |
1000 |
мм |
