01.23

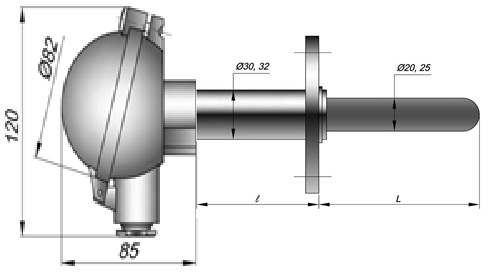

Термопреобразователь 01.23, материал арматуры жаростойкая сталь AISI 310S с приварным фланцем.

Предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (КК). Керамический защитный чехол частично армирован снаружи стальной трубой. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать 1000°С.

Термопары в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, рекомендуется применять при наличии в измеряемой среде абразивных частиц, а также для измерения температуры расплава цинка. Термопреобразователи модификации 01.23 могут комплектоваться термометрической вставкой КТхх 01.02-005 с бакелитовым клеммным блоком.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Технические характеристики

Рабочий спай

один

Изолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа N2

Номинальное (условное) давление

1,0 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с сигналом 4-20мА

Поверка

ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;

МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.



 Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 12

d = 15

d = 20

Изолированный от оболочки

30

50

90

Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

 эксплуатации

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ tn или±0,9°С;

к1Т50

±0,5%∙ tn или±2,0°С

к0Н40

±0,4%∙ tn или ±1,2°С;

к2Т80

±0,8%∙ tn или ±2,5°С

к1Н50

±0,5%∙ tn или ±1,7°С;

к2Н80

±0,8%∙ tn  или ± 2,5°С

 *   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ

Материал чехла

Группа условий эксплуатации

Температура
применения,
ºС

Интервал между поверками

Средний срок службы

КТХА

К795, Кк

II

-40…+900

2 года

4 года

III

-40…+1100

1 год

2 года

IV

- 40…+ 1250

Не нормирован

Не нормирован

КТНН

К795, Кк

II

-40…+1100

2 года

4 года

III

-40…+1200

1 год

2 года

IV

- 40…+ 1300

Не нормирован

Не нормирован

Варианты исполнения

КТХА





01.23

0

23

к1

Т50

И



Кк

25

L

/

lк



 1



2

3



4

5



6

7



8

9



10



11



12



13



14



Поле

Наименование

Код

Описание

1

Тип датчика

КТХАКТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

01.23

С керамическим защитным чехлом, материал арматуры жаростойкая сталь AISI 310S, с приварным фланцем

4

Кабельный ввод

0

штатный кабельный

Не допустимо для 1ExdIICT6

А-Z

Специализированный кабельный ввод (узлы коммутации датчика)

5

Узел коммутации
датчика (см. таблицу «Варианты модификаций» стр. 1-10)

15; 16;17;18 ;19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20, 22

алюминиевая головка

IP65

общего назначения

21, 23; 24; 25; 26; 28

алюминиевая головка

IP66

0ExiaIICTX или общ. назнач.

6

Класс допуска

к1, к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

H40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая

И

изолированный спай

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитного чехла

К795

Алюмооксидная керамика 95%, газоплотная

Кк

Карбид Кремния газоплотный

11

Наружный диаметр

10

мм

К795

150≤lчехла500 мм

12, 15

мм

К795

200≤lчехла800 мм

20

мм

К795

150≤lчехла1450 мм

25

мм

Кк

150≤lчехла800 мм

12

Монтажная длина

300÷3150

монтажная длина L до рабочего конца, мм

13

Размер lк

150÷1450

Длина керамической части, мм

14

Тип фланца

Исполнение.Dn.Pn

Параметры фланца

Примеры обозначения изделий

КТХА 01.23 – 023 – к0 – И – КК – 25 – 700/500 – 02.50.40

Вид изделия

КТ

кабельный ТП

НСХ

ХА

хромель-алюмель

Взрывозащита



Модификация

01.23

с приварным фланцем

Кабельный ввод

0

штатный

Коммутация (код головки)

23

с винтом, IP66

Класс допуска

к0

нулевой класс

Выходной сигнал (класс точности)

аналоговый

Вид спая, количество пар

И

один, изолирован

Материал защитной оболочки

Кк

карбид кремния

Диаметр рабочей части

25

мм

Длина монтажная

700

мм

Длина керамической части

500

мм

Тип фланца

2.50.40

 Исполнение.Dn.Pn
