Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

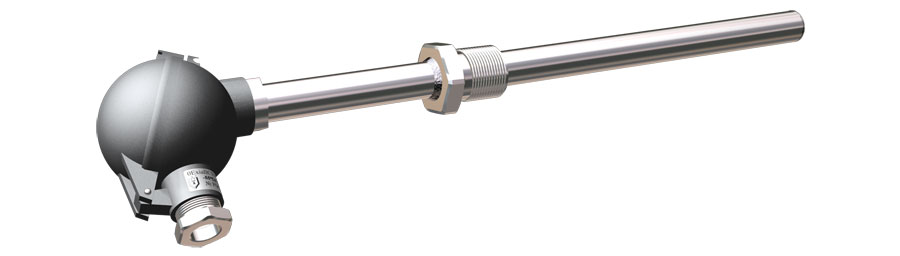

Термопреобразователи модификации 21.08 имеют неразборную конструкцию, состоящую из внутреннего кабельного термочувствительного элемента с резьбовым переходником. Штуцер приварен к чехлу. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливается с оболочкой из жаростойкой стали или сплава.
Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.
Датчики 01.08 можно комплектовать фланцами монтажнымис резьбой ЮНКЖ 039.
Датчики температуры модификации 21.08 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогами модификаций 01.08 и имеют те же технические характеристики.
В конструкции датчиков температуры 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.
Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408.
|
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
||
|
два |
||||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|||
|
Номинальное (условное) давление |
6,3 МПа |
Модификация 21.08 |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
|
-55..+85ºС для изделий с унифицированным выходным сигналом |
||||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - МИ 3091-2007 – для датчиков модификаций 21.ХХ - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
|||
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||
|
d = 14 |
d = 16 |
d = 20 |
|
|
Изолированный от оболочки |
30 |
40 |
50 |
|
Неизолированный от оболочки |
— |
— |
— |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
|
Тип КТ |
Диаметр чехла |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+800 |
2 года |
4 года |
|||
|
КТНН |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-200…+800 |
2 года |
4 года |
|||
|
КТХА |
20 |
C13 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
КТНН |
20 |
C13 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+900 |
2 года |
4 года |
|||
|
КТХА |
20 |
T310 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
III |
-40…+1100 |
1 год |
2 года |
|||
|
КТНН |
20 |
T310, Т45 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+1100 |
2 года |
4 года |
|||
|
Т310 |
IV |
-200…+1150 |
Не нормирован |
Не нормирован |
||
|
20 |
Т45 |
IV |
-200…+ 1250 |
Не нормирован |
Не нормирован |
|
|
КТХА |
20 |
Т45 |
III |
-40…+1100 |
1 год |
2 года |
|
IV |
-40…+ 1250 |
Не нормирован |
Не нормирован |
|||
|
КТНН |
27 |
Тарм |
II |
-200…+1100 |
2 года |
4 года |
|
КТХА |
III |
-40…+1100 |
1 год |
2 года |
||
|
КТХА |
IV |
-40…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТНН |
IV |
-200…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТХК |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-100…+800 |
2 года |
4 года |
|||
|
КТЖК |
16; 20 |
С10; C13 |
II |
-40…+760 |
2 года |
4 года |
|
КТХА |
|
21.08 |
— |
0 |
21 |
— |
к1 |
— |
И |
|
— |
С10 |
— |
20 |
— |
L |
/ |
l |
|
|
|
1 |
|
2 |
|
3 |
4 |
|
5 |
|
6 |
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
Поле |
Наименование |
Код |
Описание |
||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||
|
2 |
Модификация |
21.08 |
с приварным штуцером, с доп. каналом |
||
|
3 |
Кабельный ввод |
0 |
штатный кабельный ввод |
||
|
А |
под небронированный кабель в металлорукаве РЗ-ЦХ-15 |
||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||||
|
C |
под небронированный кабель в металлорукаве DN18 |
||||
|
D |
под небронированный кабель в металлорукаве DN20 |
||||
|
E |
под небронированный кабель в металлорукаве DN12 |
||||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||||
|
4 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
общего назначения |
|
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
||
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 Х или общ. назнач. |
||
|
5 |
Класс допуска |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
||
|
6 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
|
|
И |
изолированный спай |
общего назначения |
|||
|
7 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||
|
2 |
2 пары термоэлектродов (2 спая) |
||||
|
8 |
Материал защитной арматуры |
С10 |
сталь 12Х18Н10Т |
||
|
С13 |
сталь 10Х17Н13М2Т |
||||
|
Т310 |
AISI 310 |
||||
|
Т45 |
сплав ХН45Ю |
||||
|
Tapm |
сплав АРМ Kanthal |
||||
|
9 |
Наружный диаметр |
14; 16; 20 |
размер в мм по выбору Заказчика |
||
|
10 |
Монтажная длина |
50÷3150 |
монтажная длина L до рабочего конца, мм |
||
|
11 |
Размер l от места уплотнения до головки |
Не заполнено |
160 мм |
||
|
30÷500 |
указать размер в мм, если 160 мм не подходит |
||||
|
12 |
Типоразмер штуцера |
Не заполнено |
штуцер с резьбой М33х2 |
||
|
Указать размер резьбы |
для всех остальных случаев |
||||
|
|
КТНН 21.08 – 021 – к1 – И – С13 – 20 – 630, штуцер М27х2 |
||
|
Вид изделия |
КТ |
кабельный ТП |
|
|
НСХ |
НН |
нихросил-нисил |
|
|
Модификация |
21.08 |
с приварным штуцером |
|
|
Кабельный ввод |
0 |
штатный |
|
|
Коммутация (код головки) |
21 |
IP66 |
|
|
Класс допуска |
К1 |
1-й класс допуска |
|
|
Вид спая, количество пар |
И |
один, изолирован |
|
|
Материал защитной оболочки |
С13 |
сталь 10Х17Н13М2Т |
|
|
Диаметр рабочей части |
20 |
мм |
|
|
Длина монтажная |
630 |
мм |
|
|
Длина до головки |
160 |
мм |
|
|
Размер штуцера |
М27х2 |
||
