01.16

Модификации 01.16. Предназначены для измерения температуры высокотемпературных газообразных сред, не разрушающих материал защитного чехла.

Датчики модификации 01.16 имеют составные металлические чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости датчика. Рабочая часть чехла длиной ℓ=800 мм или ℓ=1000 мм выполняется из жаростойкого сплава ХН45Ю – из жаростойкой стали AISI310. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 1000°С.

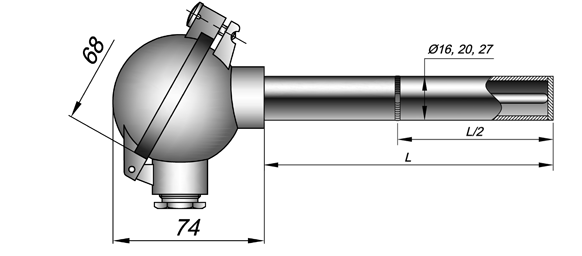

Конструкция рабочих зон датчиков для разных диаметров защитного чехла представлена на рисунках. Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать механических ударов датчикаРазрушение керамического чехла приводит к быстрому разрушению термоэлектродов термопреобразователей.

Для подключения к измерительной цепи термопреобразователи могут комплектоваться термопарными адаптерами АТхх.

Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030 (см. раздел "Монтажная арматура ЮНКЖ").

Датчики ТППТ и ТПРТ модификации 01.16 могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

 В клеммные головки модификаций 01.16 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.

Технические характеристики

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное)

давление

1,0 МПа при комплектации их передвижным штуцером ЮНКЖ 031,               ЮНКЖ 041 или монтажным фланцем ЮНКЖ 030

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для датчиков общего назначения

-60..+85 ºС для исполнения Exi с аналоговым сигналом

-55..+85ºС для изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

для диаметра Ø7мм, Ø10мм: 50 с.

для диаметра Ø20мм: 180 с.

для диаметра Ø25мм÷Ø40мм: 300 с.

Диаметр термоэлектродов

Обозначение

Диаметр положительного

 термоэлектрода,  мм

Диаметр отрицательного

 термоэлектрода ,  мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Показатели надежности

 Показатели надежности

Группа условий

эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

II1

0,85 за 16 000 часов

2 года

4 года

2 года

III1

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.

Предельная погрешность

 Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

1Т25

±0,25% ∙tn* или ±2,3°С

4-20мА

+HART

1Н15

±0,15% ∙tn* или ±1,5°С

2Т40

±0,4% ∙tn* или ±2,5°С

2Н30

±0,3% ∙tn* или ±2°С

3Т60

±0,6% ∙tn* или ±4,5°С

3Н60

±0,6% ∙tn* или ±4,5°С

Т100

±1,0% ∙tn* или ±10°С

Н100

±1% ∙tn* или ±10°С

* - tn (диапазон настройки датчика) необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип датчика

температуры

Диаметр

чехла

Материал

чехла

Группа

условий эксплуатации

Температура

применения, °С

Интервал между

поверками

Средний

срок службы

ТППТ



10

Т45

II

0…1100

2 года

4 года

20

10

Т45

III

0…1250

1 год

2 года

20

7

Т18

0…1000

7

Т18

IV

0…1100

Не нормирован

Не нормирован

ТПРТ

20

Т45

II

600…1200

2 года

4 года

10

Т45

III

600…1250

1 год

2 года

20

10

Т45

IV

600…1300

Не нормирован

Не нормирован

20

Варианты исполнения

ТППТ

(R)



Exi

01.16

А

23

А

1

Т50

И

2

Т45

20

L

1

2



3

4



5

6



7

8

9



10

11



12



13



14





Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВР

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

ТППТ, ТПРТ, ТПВР

Exi

0ExiaIICT6 X

ТППТ, ТПРТ

4

Модификация

01.16

С металлических защитным составным чехлом, без монтажных элементов

5

Кабельный ввод

0

штатный кабельный ввод

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

6

Узел коммутации
датчика (см. раздел «Узлы коммутации датчика»)

20, 22

алюминиевая головка с защелкой

21, 23; 24; 25; 26; 28

алюминиевая головка с винтом или крышкой на резьбе

7

Типоразмер

термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

8

Класс допуска

Не заполнено



ТПВР

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

9

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 2 на стр. 5-4

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т25

4-20 мА

для класса допуска 1

Т40

для класса допуска 2

Т60

для класса допуска 3

H15

4-20 мА +HART

для класса допуска 1

Н30

для класса допуска 2

Н60

для класса допуска 3

10

Исполнение

рабочего спая

И

изолированный спай

11

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

12

Материал защитного чехла

Т45

Сплав ХН45Ю

13

Наружный диаметр

20

для чехла из Т45

14

Монтажная длина L, мм

1250÷2000

Для Ø 20мм



Примеры обозначения изделий

ТППТ Exi01.16 - А23 - A1H15 - И – Т45 - 20 – 800

Вид изделия

ТП

Термопара   платиновая

НСХ

ПТ

ПП(S) по ГОСТ Р 8.585

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

01.06

без монтажных элементов

Кабельный ввод

А

под РЗЦХ DN15

Коммутация (код головки)

21

IP66

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

1

первый класс

Выходной сигнал (класс точности)

Н15

4-20мА, HART (0,15%)

Вид спая

И

изолированный

Материал защитной оболочки

Т45

сплав ХН45Ю

Диаметр рабочей части

20

мм

Длина монтажная

800

мм
