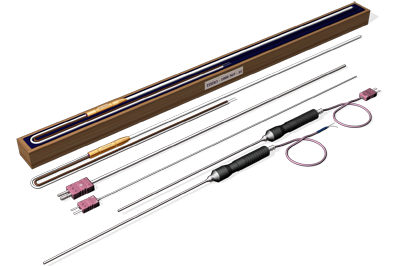

Эталонные преобразователи ТППО, КЭТНН
ТППО: выпускаются по техническим условиям ТУ 4211-006-10854341-09. КЭТНН: выпускаются по техническим условиям ТУ 4211-012-10854341-07.

Эталонные преобразователи ТППО, КЭТНН

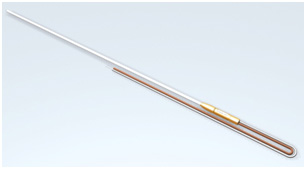

Термопреобразователь платинородий-платиновый эталонный;   тип ТППО

Преобразователь термоэлектрический платинородий-платиновый эталонный предназначен для передачи размера единицы температуры
в диапазоне от 300 до 1200°С по ГОСТ 8.558-93.
Термопреобразователи выпускаются в соответствии с ГОСТ Р 52314-2005.
Материалы термоэлектродов термопре-образователей соответствуют требованиям следующих нормативных документов:
– положительный термоэлектрод из проволоки диаметром 0,5 мм из сплава марки ПлРд-10 (платина + 10% родий) по ГОСТ 10821-07;
– отрицательный термоэлектрод из проволоки диаметром 0,5 мм из сплава марки ПлТ (платина) по  ГОСТ 10821-07.
Термоэлектроды термопреобразователей армированы цельной керамической двухканальной трубкой, один из каналов которой маркирован условным знаком находящегося в нём термоэлектрода. Материал трубки – алюмооксидная керамика с содержанием Al2O3 не менее 99%.
Длина трубки не менее 500 мм, диаметр трубки – не более 5 мм. В комплект поставки входит запасная керамическая двухканальная трубка.
Свободные концы термоэлектродов изолированы гибкими электроизоляционными трубками по ГОСТ 9614-75 внутренним диаметром 2–3 мм.
Термопреобразователи имеют вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
Вероятность безотказной работы термопреобразователей не менее 0.9 за время пребывания в печи в течение 500 часов при температуре 1100°С.
Первичная поверка термопреобразователя производится в соответствии с требованиями ГОСТ Р 8.611-2005.
Периодическая поверка термопреобразователей производится по ГОСТ Р 8.611-2005 в сроки, установленные территориальным органом
Госстандарта.
Термопреобразователи ТППО выпускаются
1-го, 2-го и 3-го разрядов.
Первичная поверка термопреобразователей
1-го разряда производится в ГНМЦ ВНИИМ им Д.И. Менделеева (г. Санкт-Петербург) или СНИИМ
(г. Новосибирск); 2-го и 3-го разрядов – предприятием-изготовителем.
Длину термопреобразователя L выбирать из ряда: 1000, 1250, 1600 мм.





Технические характеристики термопреобразователей

диапазоны рабочих температур, °С
от  300  до  1200
доверительная погрешность термопреобразователей в реперных точках по МТШ-90:


Наименование реперной точки,
значение температуры по МТШ-90,
°С

Доверительная погрешность термопреобразователя, °С

1-го разряда

2-го разряда

3-го разряда

Цинк,             419,527

0.3

0.5

1.0

Алюминий,   660,323

0.4

0.6

1.3

Медь,           1084,62

0.6

0.9

1.8

Обозначение и примеры записи при заказе

ТППО 2-го разряда, L=1000– термопреобразователь платинородий-платиновый эталонный 2-го разряда общей длиной 1000 мм.
