02.06

Предназначены для измерения температуры газовых потоков больших скоростей (до 180 м/с) в газотурбинных установках и двигателях внутреннего сгорания.

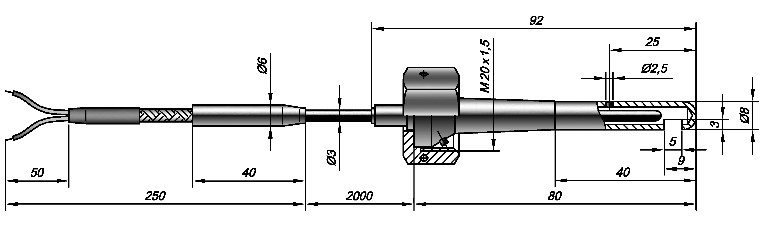

Кабельный чувствительный элемент диаметром 3 мм выведен за пределы защитной арматуры на длину lК.

При необходимости, возможно изготовление термопреобразователей по чертежам Заказчика

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.

Смотреть полностью

Технические характеристики

Рабочий спай	один	Изолирован(ы) или Неизолирован(ы)
	два
Вибростойкость ГОСТ Р 52931	группа V3
Номинальное (условное) давление	*6,3МПа*
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2*.Температура окружающей среды:		-60..+120ºС для изделий общего назначения
			-60..+85 ºС для исполнения Ex с аналоговым сигналом
Поверка	- МИ 3090-2007
Показатель тепловой инерции τ 0,63:	1,5 секунды для Неизолированного спая и 2 секунды для Изолированного

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
II	0,95 за 16 000 часов	2 года	4 года	2 года
III	0,95 за 8 000 часов	1 год	2 года	1 год
IV	Не нормирована	Не нормирован	Не нормирован	Не нормирован

Температурный диапазон

Тип КТ	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТХА	С13, Т45	II	-40…+900	2 года	4 года
	Т45	III	-40…+1000	1 год	2 года
	Т45	IV	- 40…+ 1150	Не нормирован	Не нормирован
КТНН	Т45	II	-200…+1000	2 года	4 года
		III	-200…+1100	1 год	2 года
		IV	- 200…+ 1250	Не нормирован	Не нормирован

Варианты исполнения

*КТХА*			*02.06*	—	0	50	—	к1	—	И		—	*Т45*	—	8	—	L	/	lк	/	l	-
1		2	3		4	5		6		7	8		9		10		11		12		13		14

Поле	Наименование поля	Код	Описание
1	Тип датчика	*КТХА, КТНН*	кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
		*Exi*	0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
3	Модификация	*02.06*
4	Узел коммутации	0	Свободные концы 50мм	IP65	0ExiaIICT6 или общ. назнач.
		2	Вилка мини-разъема	IP40	общего назначения
		4	Вилка стандарт-разъема	IP40	общего назначения
5	Вариант исполнения проводов (см. таблицу «Варианты модификаций» стр. 1-14)	50	Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
		60	Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
6	Условное обозначение класса датчика	*к1; к2*	Подробнее см. таблицу 5стр 2-9
7	Исполнение рабочего спая	Н	неизолированный спай
		И	изолированный спай
8	Количество пар термоэлектродов	*Не заполнено*	1 пара термоэлектродов
9	Материал защитного чехла	*С13*	Сталь 10Х17Н13М2Т
		*Т45*	Сплав ХН45Ю
10	Наружный диаметр	*6, 8*	размер в мм по выбору Заказчика
11	Монтажная длина L	*60÷100*
12	Длина кабельной части ℓК	*500÷10 000***	мм
13	Длина удлиняющего провода ℓ	*Не указана*	250 мм
		*250÷10 000***	указать размер в мм320, 500, 1000, 2000 3150 и более
14	Дополнительная информация		Заполняется при необходимости

Примеры обозначения изделий

*КТХА 02.06 – 060 – к1 – И – Т45 – 8 – 80/2000*	Вид изделия	КТ	кабельный ТП
	НСХ	ХА	хромель-алюмель
	Взрывозащита	-	Общего назначения
	Модификация	*02.06*
	Узел коммутации	0	Свободные концы
	Вид провода	60	Фторопласт / Экран / фторопласт
	Класс допуска	к1	первый класс
	Вид спая	И	Изолированный
	Материал рабочей части	*Т45*	сплав ХН45Ю
	Диаметр оболочки	8	мм
	Длина монтажная	80	мм
	Длина кабельной части	*2000*	мм
	Длина провода	*250*	мм
