01.05

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Возможно применение без защитных гильз при отсутствии агрессивного химического и/или механического воздействия среды.

Для получения минимального времени термической реакции комплекта датчика с гильзой защитной, рекомендуется устанавливать датчики модификации 01.05 в гильзы с помощью штуцеров ЮНКЖ 031 либо ЮНКЖ 038.

Термопреобразователи модификации 01.05 имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава.

Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17,  23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Технические характеристики

Рабочий спай

один

Изолирован(ы) или Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное)

давление

0,1 МПа

Модификации 01.05

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с выходным сигналом 4-20мА/HART

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей;

- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;

- МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 8

d = 10

Изолированный от оболочки

12

20

Неизолированный от оболочки

8

20

Показатели надежности

Группа условий
эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%tn или ±0,9°С;

к1Т50

±0,5%tn или ±2,0°С

к0Н40

±0,4%tn или ±1,2°С;

к2Т80

±0,8%tn или ± 2,5°С

к1Н50

±0,5%tn или ±1,7°С;

к2Н80

±0,8%tn  или ± 2,5°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение

Температурный диапазон

Тип КТ

Диаметр чехла

Материал чехла

Группа условий эксплуатации

Температура
применения,
ºС

Интервал между

Поверками

Средний срок службы

КТНН

8; 10

С10

I

-40…+600

5 лет

10 лет

II

-200…+800

2 года

4 года

КТХА

8; 10

С10

I

-40…+600

5 лет

10 лет

II

-40…+800

2 года

4 года

КТХА

10

C13

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

КТНН

10

C13

I

-40…+800

5 лет

10 лет

II

-200…+900

2 года

4 года

КТХА

10

T18, Т45

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

III

-40…+1000

1 год

2 года

КТНН

10

T18, Т45

I

-40…+600

5 лет

10 лет

II

-200…+1000

2 года

4 года

КТНН

10

Т45

IV

- 200…+ 1250

Не нормирован

КТХА

10

Т45

IV

- 40…+ 1250

Не нормирован

КТХК

8 (только С10); 10

С10, С13

I

-40…+600

5 лет

10 лет

II

-100…+800

2 года

4 года

КТЖК

8 (только С10); 10

С10, С13

II

-40…+760

2 года

4 года

Варианты исполнения

КТХА



Exi

01.05

А

21

к1

H50

И



С10

8

L

1



2

3



4

5



6

7



8

9



10



11



12



Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК, КТМК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002

3

Модификация

01.05

без монтажных элементов, со сменным ЧЭ

4

Кабельный ввод

0

штатный кабельный ввод

Не допустимо для 1ExdIICT6

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

5

Узел коммутации
датчика (см. таблицу «Варианты модификаций» стр. 1-10)

10; 13

пластиковая головка

IP55

общего назначения

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT или общ. назнач.

6

Класс допуска

к0;  к1;  к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на

 стр. 2-10 каталога

Не заполнено

аналоговый сигнал в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая

Н

неизолированный

общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитной арматуры

С10

сталь 12Х18Н10Т

С13

сталь 10Х17Н13М2Т

Т18

сталь 10Х23Н18

Т45

сплав ХН45Ю

11

Наружный диаметр

810

размер в мм по выбору Заказчика

12

Монтажная длина

50÷3150

монтажная длина L до рабочего конца в мм

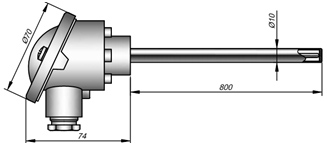

Примеры обозначения изделий

КТНН 01.05 - 028 - к0Т40 - И - С13 - 10 - 800

Вид изделия

КТ

кабельный ТП

НСХ

НН

нихросил-нисил

Взрывозащита



Модификация

01.05

без монт. элементов

Кабельный ввод

0

штатный

Коммутация (код головки)

28

IP65

Класс допуска

к0

нулевой класс

Выходной сигнал (класс точности)

Т40

4-20 мА

Вид спая, количество пар

И

один, изолирован

Материал защитной оболочки

С13

сталь10Х17Н13М2Т

Диаметр рабочей части

10

мм

Длина монтажная

800

мм

Длина до головки
